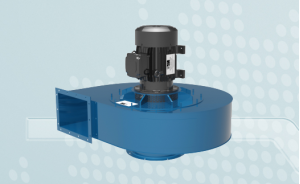

Serie CH5/6HDB..K
- Anbauventilatoren mit saug- und druckseitigem Anbauflansch sowie direkten Motorantrieb
- Stahlblechgehäuse, epoxid-pulverbeschichteten Oberfläche und strömungstechnisch optimierte Einströmdüse
- Zentrifugallaufrad in geschweißter Ausführung, vorwärtsgekrümmten Schaufeln,
- statisch und dynamisch ausgewuchtet G=6,3 nach ISO1940/1 Laufradnabe wartungsfrei auf Motorwelle aufgesetzt
- Für Reinluft bzw. Rauchgase (Code K) bis 180°C
- IEC-Normmotore in IP55 ISO F, 230/400V bzw. 400/690V, sämtliche Sonderspannungen lieferbar
- Serie CH5/RLB
- Serie CH5/2RLBK
- Serie CH5/3RLBK
- Serie CH5/4RLBK
- Serie CH5/2HDB
- Serie CH5/3HDB
- Serie CH5/4HDB
- Serie CH5/2HDB..K
- Serie CH5/3HDB..K
- Serie CH5/4HDB..K
- Serie CH5/5HDB..K
- Serie CH5/6HDB..K
| Type | SysNr. | Volumenstrom max [V/m³h] |
Druck max [Pa] |
|
|---|---|---|---|---|
| CH5/6HDB400K/ | siehe Details | 3018 | 3020 | |
| CH5/6HDB450K/ | siehe Details | 4290 | 3910 | |
| CH5/6HDB500K/ | siehe Details | 5940 | 4950 | |
| CH5/6HDB500KR/ | siehe Details | 4722 | 4440 | |
| CH5/6HDB560K/ | siehe Details | 7560 | 5950 | |
| CH5/6HDB560KR/ | siehe Details | 6486 | 5370 | |
| CH5/6HDB630K/ | siehe Details | 11625 | 7730 | |
| CH5/6HDB630KR/ | siehe Details | 9385 | 6970 |
×Unterlagen anfordern
Dimension and Datasheets by request [PDF]
