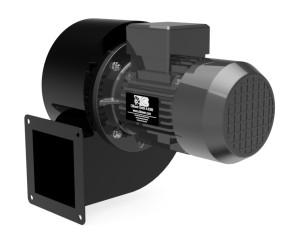

Serie CH5/WPS
- Anbauventilatoren mit direktem Antrieb und druckseitigem Anbauflansch
- Gehäuse epoxid-pulverbeschichtet mit strömungstechnisch optimierter Einströmdüse
- Trommellaufrad mit vorwärtsgekrümmten Schaufeln, statisch und dynamisch ausgewuchtet
- G=6,3 nach ISO1940/1 und für Temperaturen bis 250°C , mittels Laufradnabe wartungsfrei auf Motorwelle aufgesetzt
- IEC-Normmotore in IP55 ISO F, 230/400V bzw. 400/690V - sämtliche Sonderspannung können geliefert werden
| Type | SysNr. | Volumenstrom max [V/m³h] |
Druck max [Pa] |
|
|---|---|---|---|---|
| CH5/WPS100/ | siehe Details | 225 | 230 | |
| CH5/WPS120/ | siehe Details | 460 | 353 | |
| CH5/WPS140/ | siehe Details | 700 | 440 | |
| CH5/WPS150/ | siehe Details | 1000 | 490 | |
| CH5/WPS153/ | siehe Details | 1400 | 731 | |
| CH5/WPS159/ | siehe Details | 800 | 1317 | |
| CH5/WPS160/ | siehe Details | 700 | 210 | |
| CH5/WPS180/ | siehe Details | 900 | 290 | |
| CH5/WPS184/ | siehe Details | 1950 | 1317 | |
| CH5/WPS200/ | siehe Details | 1400 | 360 | |
| CH5/WPS360/ | siehe Details | 800 | 365 | |
| CH5/WPS635/ | siehe Details | 1650 | 750 | |
| CH5/WPS640/ | siehe Details | 2000 | 900 | |
| CH5/WPS880/ | siehe Details | 4100 | 1330 | |
| CH5/2WPS150/ | siehe Details | 300 | 510 | |
| CH5/2WPS200/ | siehe Details | 400 | 873 | |
| CH5/2WPS250/ | siehe Details | 600 | 1236 | |
| CH5/2WPS280/ | siehe Details | 700 | 1511 | |
| CH5/2WPS300/ | siehe Details | 1000 | 1815 | |
| CH5/2WPS350/ | siehe Details | 1400 | 2423 | |
| CH5/2WPS400/ | siehe Details | 1600 | 3306 |
